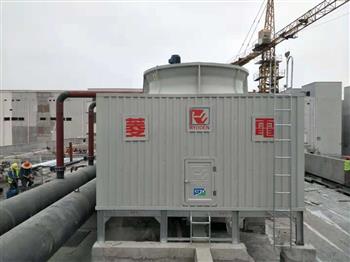

逆流式冷卻塔作為工業循環水系統的核心設備，其結構設計體現了熱交換的工程智慧。整體結構自上而下可分為通風段、配水段、填料段、集水段和進風段五個主要部分。
風機系統位于塔體頂，采用軸流式風機配合減速機驅動，風筒采用流線型設計以減少風阻。風機下方設置除水器，回收空氣中夾帶的水滴，漂水率可控制在循環水量的0.001%以下。
配水系統位于填料上方，采用玻璃鋼材質的分水槽和ABS塑料噴嘴組成。通過水力計算，確保布水均勻度達到95%以上。配水管網設置檢修通道，便于日常維護清理。
填料段是冷卻塔的核心區域，采用PVC材質的斜波填料或S形填料，表面積達到220㎡/㎡以上。填料支撐梁采用熱鍍鋅鋼結構，承載強度按填料濕重的1.5倍設計。
集水池位于塔體底部，容積按循環水量的1.5%設計，池底設置排污坡度和沖洗裝置。進水口配備消能裝置，出水口設置濾網，防止雜質進入系統。
進風窗采用百葉窗設計，傾斜角度45-60°，既保證進風面積又防止水滴外濺。部分型號還設置風閥調節裝置，可根據環境溫度自動調整進風量。
這種垂直逆流的結構設計，使空氣與水在填料中形成逆向流動，充分進行熱質交換，將冷卻效率提升至大，同時保證了設備的穩定運行和便捷維護。
